北京市儀器儀表高級技工學校是國家級重點技工學校，屬國有公辦學校，也是北京市儀器儀表行業培養高技能人才的唯一重要基地。學校踐行6S可視化管理，全面提升學生職業素養。

6S可視化管理系統

升級改造

為了保障北京市儀器儀表高級技工學校師生人身、固定資產安全，實現校園安防管理的智能化、精確化、自動化，中天瑞合與學校達成合作，通過建設覆蓋校園無盲區、無死角的視頻監控系統，與采用先進網絡技術、結合智慧化元素的校園安防體系，有效地滿足了學校6S可視化管理系統升級改造的核心需求。

北京市儀器儀表高級技工學校視頻監控系統由前端、傳輸網絡、監控中心組成。

前端采用高清視頻監控技術，實現視頻圖像信息的高清采集、傳輸、存儲和顯示?；贗P網絡傳輸技術，在確保傳輸鏈路、網絡設備高可靠性和安全性的前提下，實現全網調度、管理及智能化應用。

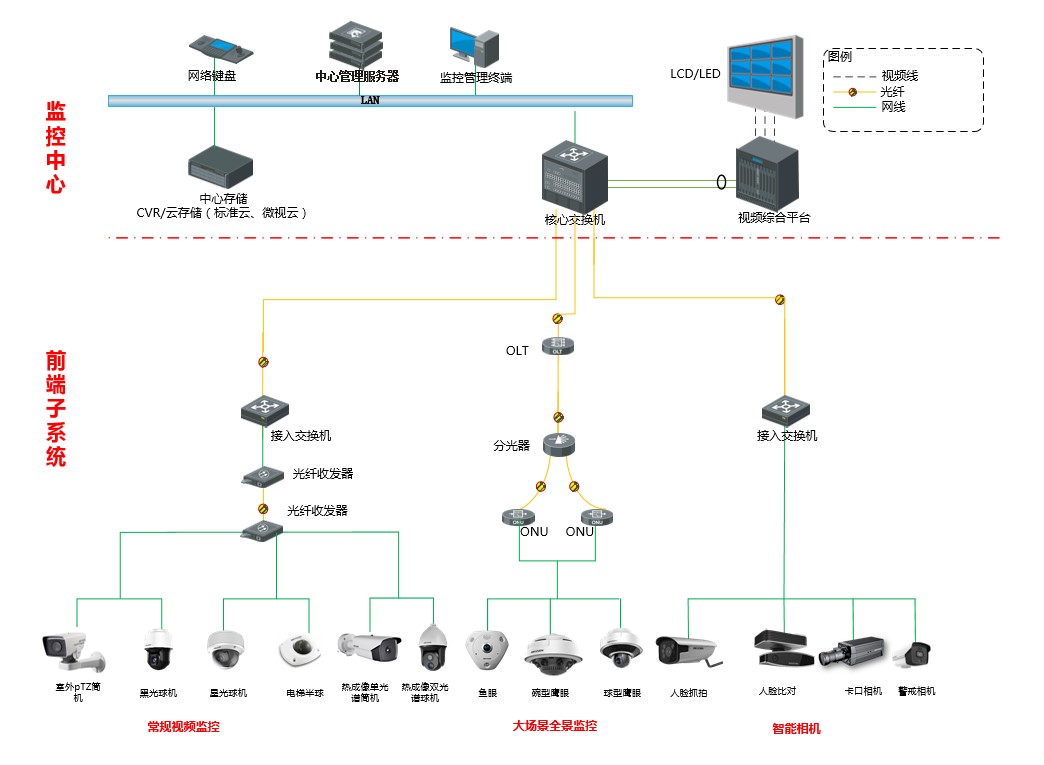

視頻監控系統架構示意圖

監控中心是整個視頻監控系統的核心，實現視頻圖像資源的匯聚，并對其進行統一管理和調度，其中存儲設備（NVR）實現視頻圖像資源的存儲及調用；視頻綜合平臺完成視頻解碼上墻和圖像的拼接控制；服務器支撐綜合管理平臺，可對視頻進行切換和控制，在高清大屏上精彩展現。

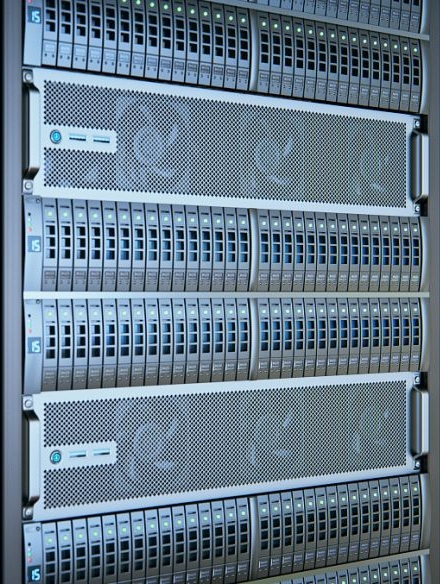

NVR存儲設備

實現視頻直存，在系統靈活性、兼容性、安全性、穩定性、冗余性以及設備磁盤利用率、功耗、體積和性價比上，都有巨大優勢。

視頻綜合平臺

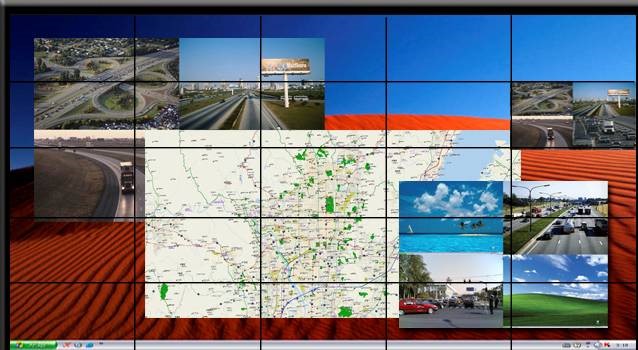

采用一體化設計，支持多種接口和信號模式，可進行歷史錄像回放、視頻解碼、報警聯動上墻。實現畫面分割、開窗漫游等拼控功能。

事件聯動是學校綜合安防管理平臺的事件樞紐，支持視頻、門禁、停車場等跨組件聯動；支持錄像、抓圖、語音等多種聯動方式，實現對異常情況的告警通知。

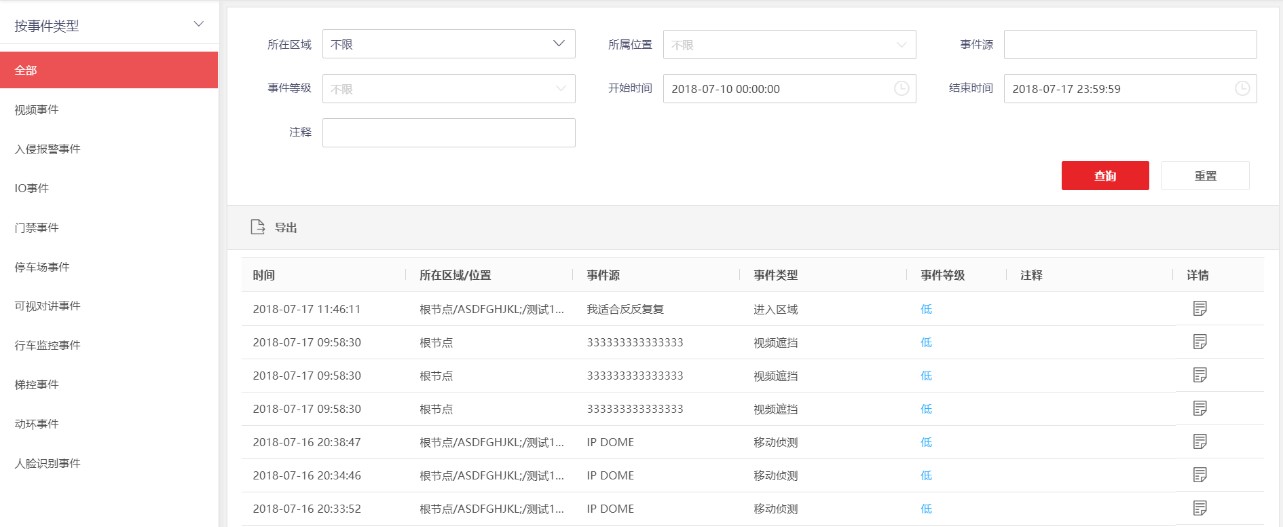

事件查詢

在系統設計上采用信令與業務相分離的方式，當中心服務器故障時，存儲業務和上墻業務不中斷，保證系統在單點故障情況下依舊能正常運行。

“圈線面點”布局

提升整體安防能力

中天瑞合遵循北京市儀器儀表高級技工學?？茖W(xué)、合理的布點規劃，以“先進性、實戰性、可持續性”為建設目標，結合校園內空間特點，重點關注人車兩條管控線和高點全局感知面，部署各類智能視頻監控設備，構建“塊圈嚴密無縫化、重點區域無遺漏、人車管控線可追蹤、智能視頻監控?zé)o死角”的“圈線面點”布局，提升綜合安防整體防控能力。

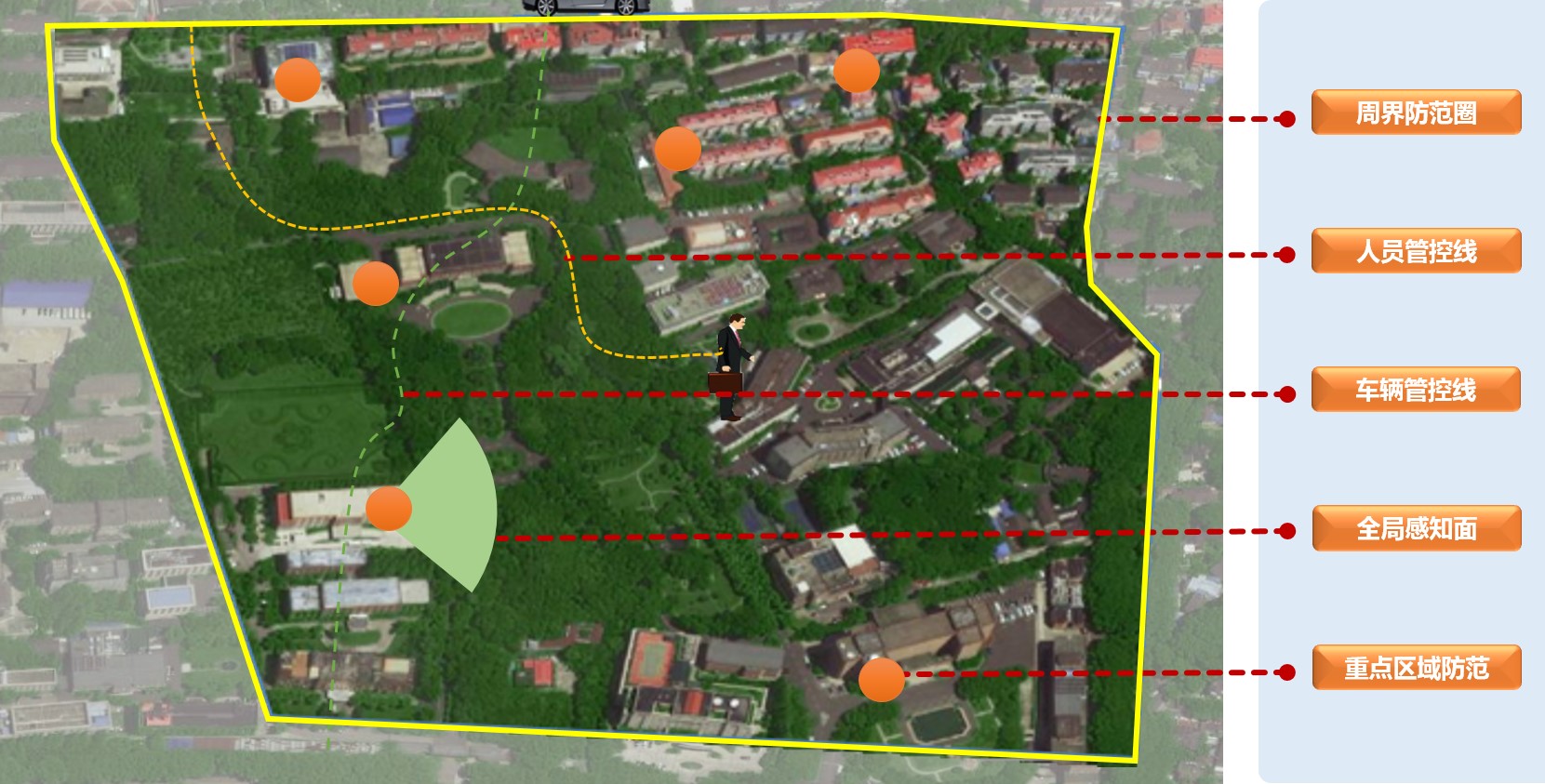

由外至內的“圈線面點”布建設計

環境管控

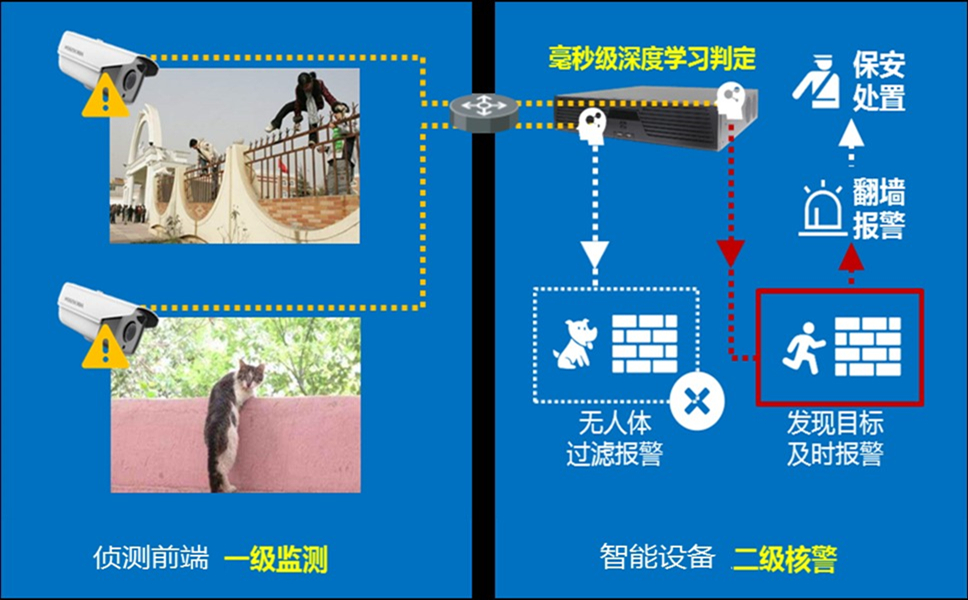

為了防止大樓周界低層區域有人翻越或攀爬進入，校園周界防范需要及時發現并預警越界行為，以便安保人員快速響應處理，我們為解決可見光視頻周界防范存在誤報較多的困擾，一是采用警戒系列IPC，在檢測周界非法入侵的同時，將前端設備接入NVR，進行二次識別，有效過濾絕大部分非人體觸發的報警，提高報警準確率。

二是在某些周界較為規則且范圍大的地區，或環境較為復雜、存在樹葉遮擋、燈光干擾、惡劣天氣情況時，配合采用熱成像周界防范，減少以上情況產生的誤報和漏報。

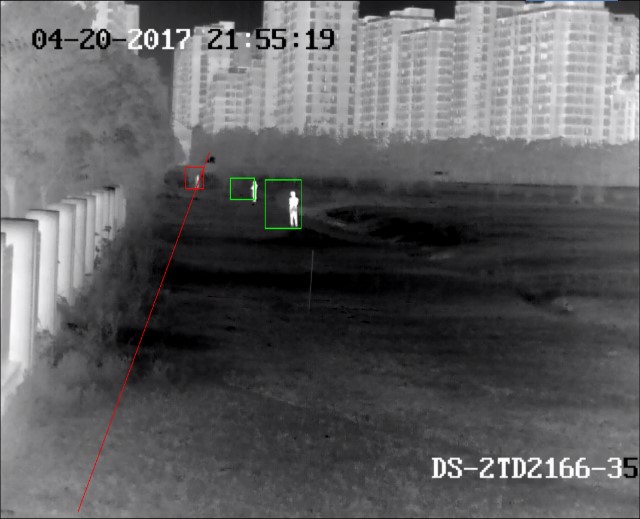

熱成像

VS

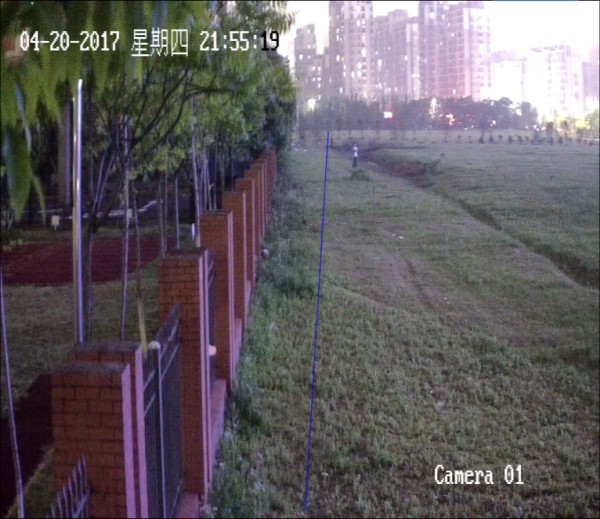

可見光

人員管控

校園各主次出入口布設人臉抓拍機及人臉識別等智能設備，將抓拍的人臉影像推送到后端“超腦”NVR進行比對，實現身份核驗成功后聯動閘機開門，區分出內外部人員，還可進行黑名單人員的布控報警。

全局感知

通過鷹眼攝像機在大樓制高點對校園進行360度無死角的全景監控，便于從全局掌握校園情況，同時能夠查看校內監控細節，輔助學校及時、準確地做出警情、火情的判斷、指揮和決策，構建綜合安防校園內全局態勢感知防控體系。

通過本次項目，中天瑞合打造了集中化、智能化、自動化的校園安防環境，全面提升綜合安防領域內人、車、事物以空間為軸的全方位防控水平，為北京市儀器儀表高級技工學校師生的人身及財產安全帶來了極大保障，為構建和諧校園貢獻力量。
